- 規格型號：88340931
- 頻率：32MHZ
- 尺寸：3.2*2.5mm
- 產品描述：ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q,ECS晶振,歐美晶振,無源諧振器,石英晶體諧振器,水晶振動子,石英晶體,貼片晶振,型號ECX-33Q,編碼ECS-320-18-33Q-DS是一款金屬面貼片型的無源晶體,尺寸為3225mm,頻...
ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q
航欄(10).jpg)
ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q,ECS晶振,歐美晶振,無源諧振器,石英晶體諧振器,水晶振動子,石英晶體,貼片晶振,型號ECX-33Q,編碼ECS-320-18-33Q-DS是一款金屬面貼片型的無源晶體,尺寸為3225mm,頻率為32MHZ,采用高超的生產技術用心制作而成,符合國家認證標準，具備良好的耐壓性能,廣泛用于智能家居,電子數碼,無線網絡等領域.
ECS-120-18-33Q-DS水晶振動子的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q
ECS-320-18-33Q-DS晶振 參數表| ECS晶振規格 | 單位 | ECX-33Q晶振頻率范圍 | 石英晶振基本條件 |
| 標準頻率 | f_nom | 32MHZ | 標準頻率 |
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | 40°C ～ +85°C | 標準溫度 |
| 激勵功率 | DL | 100μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_— l | ±30 × 10-6 |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.nliguihua5.com.cn/ |
| 頻率溫度特征 | f_tem | ±100 × 10-6 | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 18pF ～ ∞ | 超出標準說明,請聯系我們. |
| 串聯電阻(ESR) | R1 | 40 Ohms | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±3 × 10-6 / year Max. |
+25°C,第一年 |
.jpg)

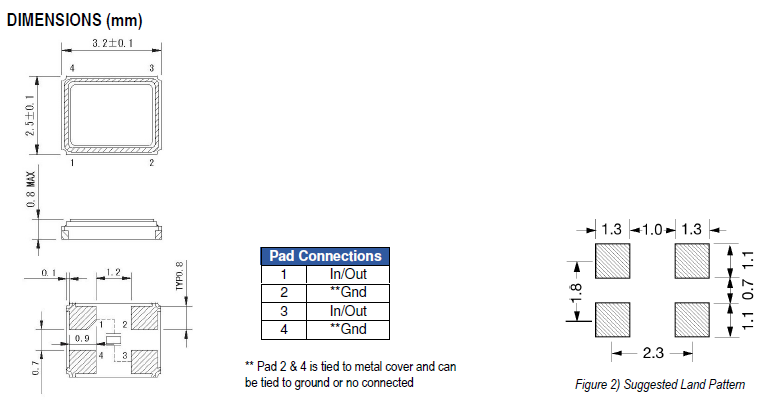

ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q 尺寸圖
ECS-320-18-33Q-DS晶振 使用注意事項
耐焊性：
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。 ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
.jpg)
美國ECS晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。美國ECS晶振公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符，于2004年通過SONY 綠色伙伴(Green Partner)驗證.ECS-320-18-33Q-DS石英貼片晶體,伊西斯3225晶振ECX-33Q
美國ECS晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是ECS晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Frequency | Operating Temperature 工作溫度 |
| ECS-250-18-33Q-DS | ECS晶振 | ECX-33Q | 25MHz | -40°C ~ 125°C |
| ECS-250-18-33Q-DS | ECS晶振 | ECX-33Q | 25MHz | -40°C ~ 125°C |
| ECS-250-18-33Q-DS | ECS晶振 | ECX-33Q | 25MHz | -40°C ~ 125°C |
| ECS-270-18-33Q-DS | ECS晶振 | ECX-33Q | 27MHz | -40°C ~ 125°C |
| ECS-270-18-33Q-DS | ECS晶振 | ECX-33Q | 27MHz | -40°C ~ 125°C |
| ECS-270-18-33Q-DS | ECS晶振 | ECX-33Q | 27MHz | -40°C ~ 125°C |
| ECS-320-18-33Q-DS | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-320-18-33Q-DS | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-320-18-33Q-DS | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-120-18-33Q-DS | ECS晶振 | ECX-33Q | 12MHz | -40°C ~ 125°C |
| ECS-120-18-33Q-DS | ECS晶振 | ECX-33Q | 12MHz | -40°C ~ 125°C |
| ECS-120-18-33Q-DS | ECS晶振 | ECX-33Q | 12MHz | -40°C ~ 125°C |
| ECS-135.6-12-33Q-DS | ECS晶振 | ECX-33Q | 13.56MHz | -40°C ~ 125°C |
| ECS-135.6-12-33Q-DS | ECS晶振 | ECX-33Q | 13.56MHz | -40°C ~ 125°C |
| ECS-135.6-12-33Q-DS | ECS晶振 | ECX-33Q | 13.56MHz | -40°C ~ 125°C |
| ECS-300-18-33Q-DS | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-300-18-33Q-DS | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-300-18-33Q-DS | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-130-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 13MHz | -40°C ~ 125°C |
| ECS-130-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 13MHz | -40°C ~ 125°C |
| ECS-130-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 13MHz | -40°C ~ 125°C |
| ECS-320-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-320-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-320-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 32MHz | -40°C ~ 125°C |
| ECS-245.7-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 24.576MHz | -40°C ~ 125°C |
| ECS-245.7-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 24.576MHz | -40°C ~ 125°C |
| ECS-245.7-12-33Q-JES-TR | ECS歐美晶振 | ECX-33Q | 24.576MHz | -40°C ~ 125°C |
| ECS-200-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-200-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-200-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-122.8-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 12.288MHz | -40°C ~ 125°C |
| ECS-122.8-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 12.288MHz | -40°C ~ 125°C |
| ECS-122.8-12-33Q-JES-TR | ECS晶振 | ECX-33Q | 12.288MHz | -40°C ~ 125°C |
| ECS-143-18-33Q-DS | ECS晶振 | ECX-33Q | 14.31818MHz | -40°C ~ 125°C |
| ECS-143-18-33Q-DS | ECS晶振 | ECX-33Q | 14.31818MHz | -40°C ~ 125°C |
| ECS-143-18-33Q-DS | ECS晶振 | ECX-33Q | 14.31818MHz | -40°C ~ 125°C |
| ECS-196.6-18-33Q-DS | ECS晶振 | ECX-33Q | 19.6608MHz | -40°C ~ 125°C |
| ECS-196.6-18-33Q-DS | ECS晶振 | ECX-33Q | 19.6608MHz | -40°C ~ 125°C |
| ECS-196.6-18-33Q-DS | ECS晶振 | ECX-33Q | 19.6608MHz | -40°C ~ 125°C |
| ECS-400-18-33Q-DS | ECS晶振 | ECX-33Q | 40MHz | -40°C ~ 125°C |
| ECS-400-18-33Q-DS | ECS晶振 | ECX-33Q | 40MHz | -40°C ~ 125°C |
| ECS-400-18-33Q-DS | ECS晶振 | ECX-33Q | 40MHz | -40°C ~ 125°C |
| ECS-200-18-33Q-DS | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-200-18-33Q-DS | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-200-18-33Q-DS | ECS晶振 | ECX-33Q | 20MHz | -40°C ~ 125°C |
| ECS-300-12-33Q-DS-TR | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-300-12-33Q-DS-TR | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-300-12-33Q-DS-TR | ECS晶振 | ECX-33Q | 30MHz | -40°C ~ 125°C |
| ECS-184-18-33Q-DS | ECS晶振 | ECX-33Q | 18.432MHz | -40°C ~ 125°C |
| ECS-184-18-33Q-DS | ECS晶振 | ECX-33Q | 18.432MHz | -40°C ~ 125°C |
| ECS-184-18-33Q-DS | ECS晶振 | ECX-33Q | 18.432MHz | -40°C ~ 125°C |
| ECS-240-18-33Q-DS | ECS晶振 | ECX-33Q | 24MHz | -40°C ~ 125°C |
| ECS-240-18-33Q-DS | ECS晶振 | ECX-33Q | 24MHz | -40°C ~ 125°C |
| ECS-240-18-33Q-DS | ECS晶振 | ECX-33Q | 24MHz | -40°C ~ 125°C |
| ECS-260-18-33Q-DS | ECS晶振 | ECX-33Q | 26MHz | -40°C ~ 125°C |
| ECS-260-18-33Q-DS | ECS晶振 | ECX-33Q | 26MHz | -40°C ~ 125°C |
| ECS-260-18-33Q-DS | ECS晶振 | ECX-33Q | 26MHz | -40°C ~ 125°C |
| ECS-160-18-33Q-DS | ECS晶振 | ECX-33Q | 16MHz | -40°C ~ 125°C |
| ECS-160-18-33Q-DS | ECS晶振 | ECX-33Q | 16MHz | -40°C ~ 125°C |
| ECS-160-18-33Q-DS | ECS晶振 | ECX-33Q | 16MHz | -40°C ~ 125°C |
