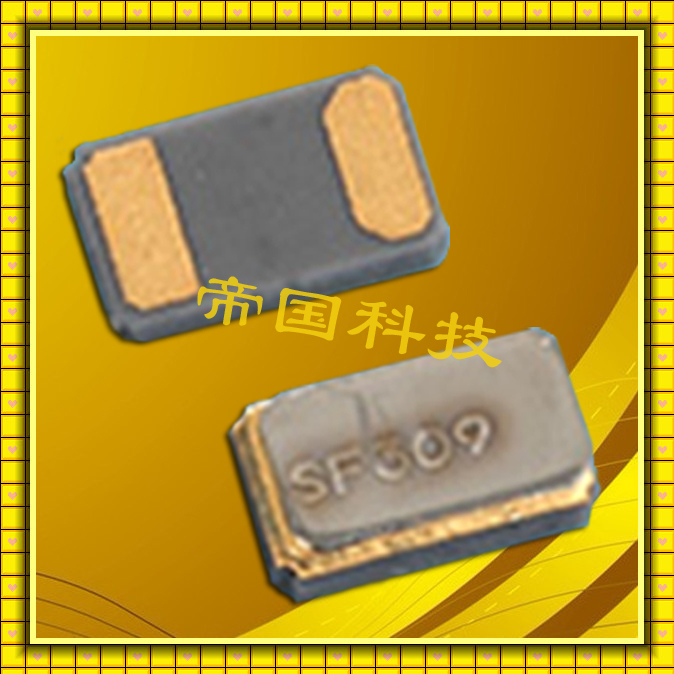

規格型號：70089192
頻率：32.768kHz

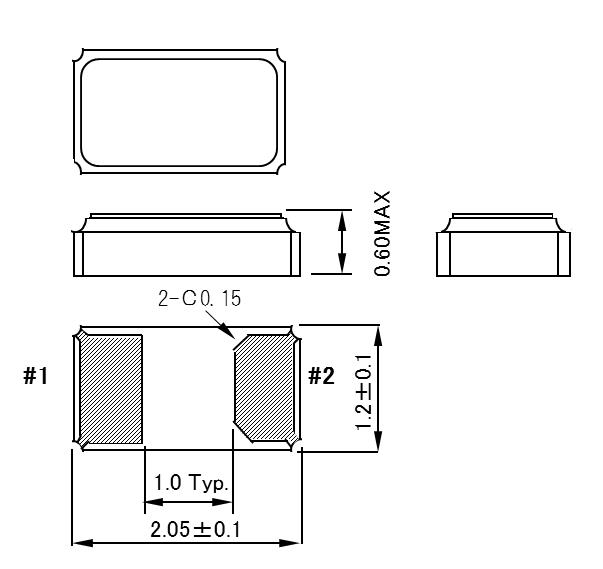

尺寸：2.0*1.2*0.6mm
PDF
產品描述：精工晶振,SC-20A晶振,SMD晶振,SEIKO精工是日本晶振制造商SeikoInstrumentsInc.的縮寫，也成為SII。SII精工擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英振...

精工晶振,SC-20A晶振,SMD晶振,SEIKO精工是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。SII精工擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英振子這一方面，SII精工也是做的非常之出色的,目前，能夠與日本精工晶振全球同等級競爭的，只有日本大真空KDS。

　日本SEIKO精工生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。

精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。

精工晶振參數	符號	SC-20A規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−0.028±20%) x 10^-6/ºC²
負載容量	CL	6pF,7pF,9pF,12.5pF
串聯電阻	R1	90kΩ 最大值
絕對最大激勵等級	DL最大值	1.0μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.3pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−55ºC to +12ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

陶瓷包裝產品,精工晶振,SC-20A晶振,SMD晶振

(1)在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，精工晶振在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

（2）陶瓷封裝產品

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，石英晶振在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

精工晶振,SC-20A晶振,SMD晶振,時鐘上用到的晶振，32.768K是數字電路板上最常見的了，做時鐘客戶經常選用的音叉晶振為VT-200-F，該晶振體積僅有2*6mm（對應KDS為DT-26），采用了特有的光刻技術，以及小型管狀封裝，提供的頻率為32.768kHz±10ppm/±20ppm，負載電容為6.0pF或12.5pF。

生活中手機應用到的晶振精工SSP-T7-F是最合適不過了。超輕薄的貼片晶振。體積達到7.0*1.5mm。可以和一粒米相提并論了。適合用在高密度表面安裝，它采用塑料模封裝設計，內有高可靠的管狀石英晶體，提供的頻率32.768KHZ，負載電容為6.0pF或12.5pF。

精工SEIKO晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,SMD時鐘晶體,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件),精工晶振,SC-20A晶振,SMD晶振
