更多>>- 規格型號:17861513
- 頻率:10.0~40.0MHZ
- 尺寸:3.2*2.5mm
- 產品描述:CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通...

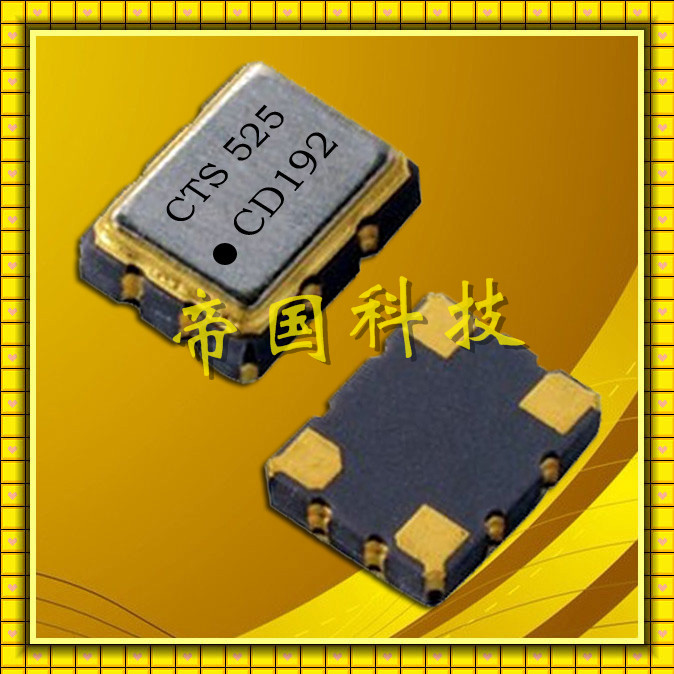

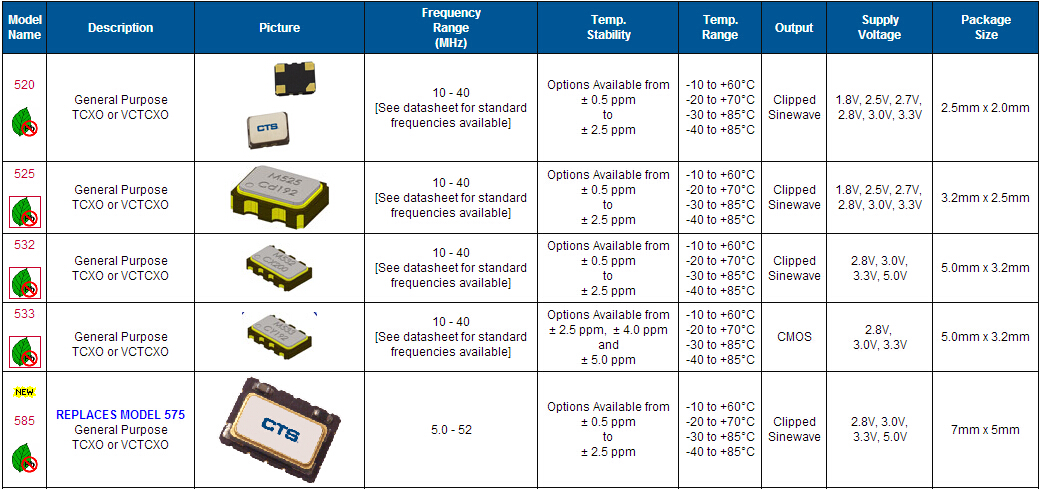

525貼片晶體,3225M溫補振蕩器,汽車專用CTS晶振


航欄.jpg)

525貼片晶體,3225M溫補振蕩器,汽車專用CTS晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.石英振蕩器,OSC應用:無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用:智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

晶振規格參數 | 型號525 |
頻率范圍 | 10.0 MHz to 40.0 MHz |
頻率公差25℃ | ±0.5 ppm, ±1.0 ppm, ±2.5 ppm |
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀) | ±1 ppm, ±2 ppm, ±0.2ppm, ±8 ppm |
工作溫度范圍 | -20°C to +70°C ,-40°C to +85°C |
電壓 | 2.5V,3.0V,3.3V |
負載電容 | 10pF, 12pF, 16pF, Series standard |
并聯電容 | 3.0 pF typical, 5.0 pF maximum |
激勵功率 | 10 μW typical, 100 μW maximum |
老化(﹢25℃) | ±5 ppm/yr maximum |
絕緣電阻(直流100 v) | 500M Ohms minimum |
儲存溫度 | -40°C to +100°C |
回流條件下,按JEDEC j - std - 020 | +260°C maximum, 10 Seconds maximum |


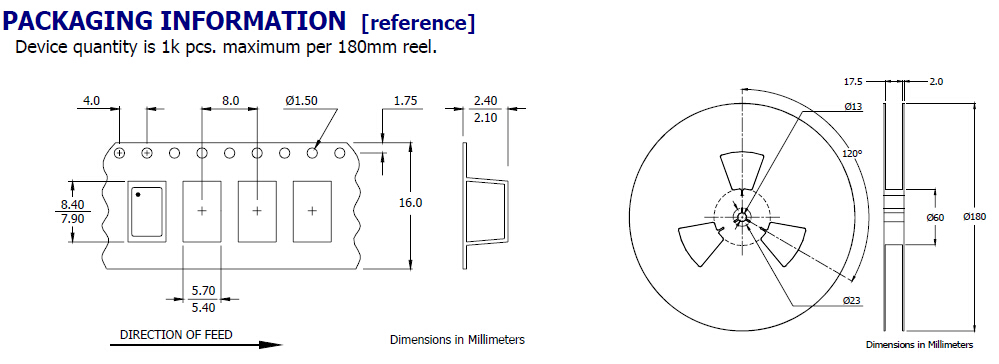

振蕩器.jpg)


1.解析目的與步驟
a) 實際量測電路板上頻率波型與公差.
(Crystal on board test to verify tolerance and waveform)
b) 量測振蕩電路負性電阻值 –R .
(Measure the Negative Resistance(-R) of the oscillation circuit)
c) 調整C1 C2電容以得到更大的頻率變化寬裕度.
(Modify the C1,C2 to obtain bigger allowance)
d) 根據以上電路板量測數據建議適當振蕩子規格.
(Suggest the crystal specification based on above test)

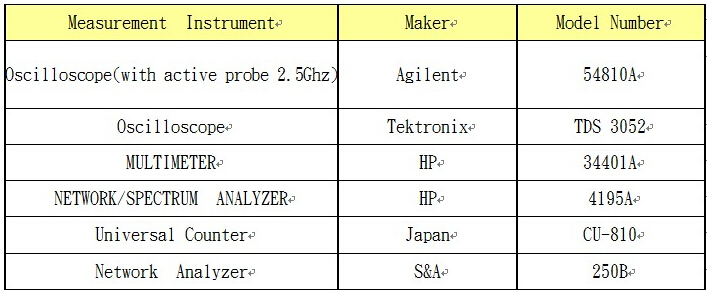

2.分析過程中使用到之設備
