規格型號：36971734
頻率：19.200~38.400MHZ

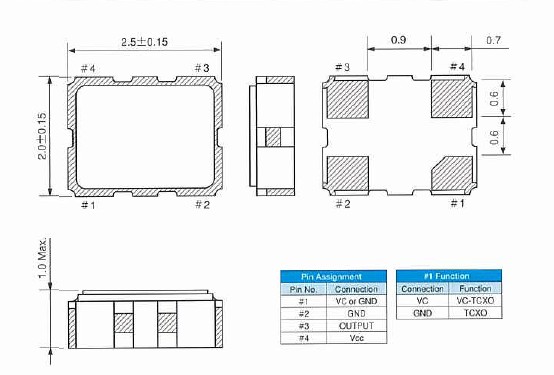

尺寸：2.5*2.0*1.0mm
PDF
產品描述：具有最適合于移動通信設備用途的高穩定的頻率溫度特性。為對應低電源電壓的產品。(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm、體積：0.007 cm3、重量：0.024g,超小型、輕型。低消耗電流、表面貼片型...

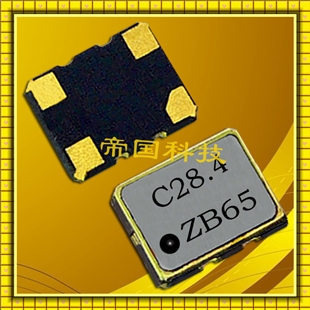

西鐵城株式會社,CSX-252T貼片晶振,CITIZEN壓控溫補晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

西鐵城晶振參數	符號	CSX-252T規格
公稱頻率	f_nom	19.2MHZ~38.4MHZ
頻率容許偏差	f_tol	±5ppm
電源電壓	Vdd	2.5V,3.3V
保存溫度范圍	T_stg	−55ºC to+125ºC
工作溫度范圍	T_use	−20ºC to+70ºC
負載容量	CL	15.0pF Max
串聯電阻	R1	500MΩ Min
絕對最大激勵等級	DL	100μW Max
并聯電容	C ₀	5.0pF typ
頻率老化程度	f_age	±2 x 10^-6

西鐵城運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

微型技術,是我們的領域.人類,是我們的理念.科學技術,是我們的基礎.

以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.

傳承西鐵城“為世界人民所喜愛所親近”的品牌命名的精神,呈現時刻關注人與生活,滿足人們的期待與希望的“制造”的理念.

運用優秀的精密加工、計量、省電、生產等方面的技術,呈現出簡單、高尚的設計與功能,揭示深受信賴的“制造”的基礎.

這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.

西鐵城株式會社有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會的發展.

1.努力保護全球環境的環保意識進行環保生產和提供的產品和服務給消費者.

2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.

3.減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強產品化學物質管理.

5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.

6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.

我們設定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.
