規格型號：52330120
頻率：26.0~60.0MHZ
尺寸：1.6*1.2mm
PDF

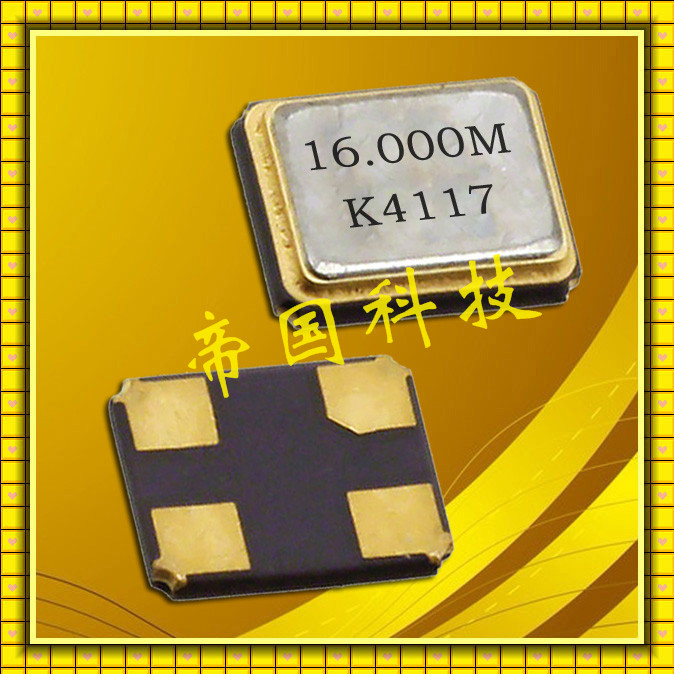

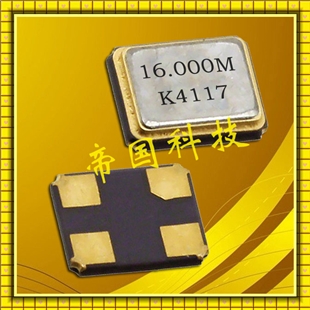

產品描述：京瓷晶振代理商,石英晶體諧振器,CX1612DB無源晶振,1612mm小體積超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石...

京瓷晶振代理商,石英晶體諧振器,CX1612DB無源晶振,1612mm小體積超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

項目	符號	規格CX1612DB
頻率范圍	f_nom	26.0~60.0MHZ
泛波次數	OT	基波
負載電容	CL	8PF
頻率偏差(25±3℃)	f_tol	±15×10^-6
等效串聯電阻	R1	150Ωmax.
驅動功率	DL	10µW (200µW Max.)
工作溫度	T_use	-10~+70℃
保存溫度	T_stg	-40~+85℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

日本京瓷株式會社提供讓客戶滿意的產品和服務,把"客戶第一"放在首位.為滿足客戶的需求,我們必須迅速及時地順應時代的變化,把京瓷集團擁有的技術實力和經營資源有機地結合起來,不斷創造新價值.因此,以心為本的"京瓷哲學"和"阿米巴經營"的實踐就變得尤為重要.全體員工只要齊心協力共同參與經營,尋求各自的工作樂趣與人生價值,將個人能力發揮到極致,就能夠提升自我,走向成熟.企業的發展,任何技術、產品以及服務都取決于人.只要每位員工都帶著自己的夢想,朝氣蓬勃地投入工作,逐步實現自己確立的目標,就能夠不斷地為客戶創造嶄新的價值.我們希望京瓷能成為這樣的企業.

激勵功率

在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.

所有晶體振蕩器和實時時鐘模塊都以IC形式提供.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

京瓷集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2014年度,環保商品的比例達到了99%.今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.

環境友好理念

京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.

負荷削減理念

盡可能削減產品本身對環境的負面影響

保護貢獻理念

通過產品投放,幫助客戶及社會減少環境負擔.

開發環境友好型產品

京瓷集團積極致力于環境友好型產品的開發,包括精密陶瓷產品、能源管理體系（HEMS、BEMS）、固體氧化物型燃料電池（SOFC）、LED照明、太陽能發電系統等.
