規格型號：85350308
頻率：10MHZ~54MHZ
尺寸：3.2*2.5mm
PDF
產品描述：鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。

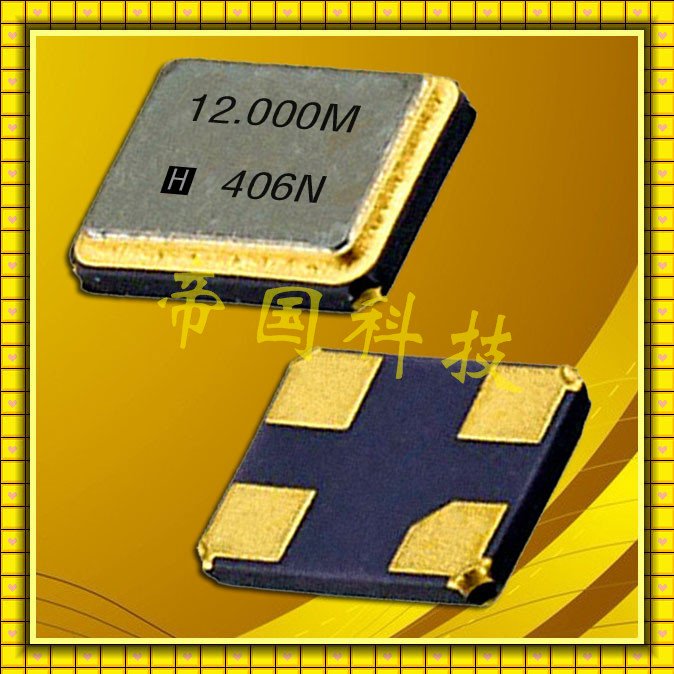

臺灣鴻星諧振器,HCX-3SB3225,貼片晶振,為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的多,特別是耐溫這塊,都有一定的要求值,比如：3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

鴻星石英晶振參數	單位	HCX-3SB3225石英晶振
標準頻率范圍	f_nom	10~11.999MHZ	12~19.999MHZ	20~25.999MHZ	26~54MHZ
儲存溫度	T_stg	-40°C ~+85°C
工作溫度	T_use	-55°C ~+125°C
激勵功率	DL	100μW
精度	f_— l	±20 ppm
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	10pF
串聯電阻（ESR）	R₁	70kΩ Max

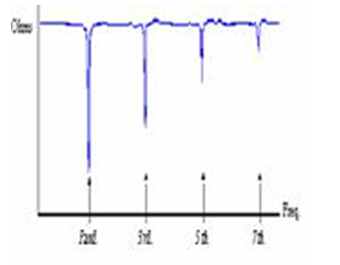

晶體具有多種振動模式,如基頻,3次泛音,5次泛音等等.當基頻模式應用時,晶體的電阻是最低的,這意味著它是最簡單的晶體振蕩.當?shù)谌{(diào)模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式.因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因?yàn)殡娐返沫h(huán)境適合于基本模式,而不是第三次泛音調模式.
該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的.

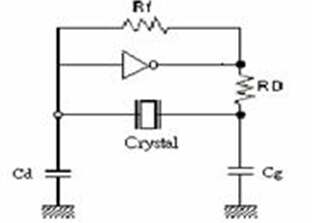

4-3.基頻模式與三次泛音模式應用程序如下：
一,的基頻模式B應用.三次泛音模式的應用程序

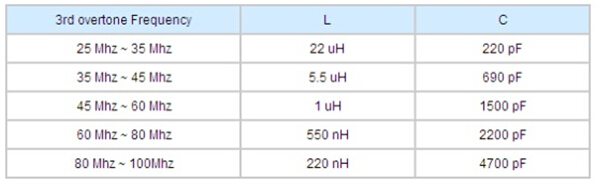

下表顯示升的匹配值,C由各種頻率三次泛音模式
