規格型號：66605938
頻率：300~500MHZ
尺寸：2.5*2.0mm
PDF
產品描述：愛普生晶振,NS-21R貼片晶振,聲表面SAW諧振器,使用IC與晶片設計匹配技術是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊...

愛普生晶振,NS-21R貼片晶振,聲表面SAW諧振器,使用IC與晶片設計匹配技術是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

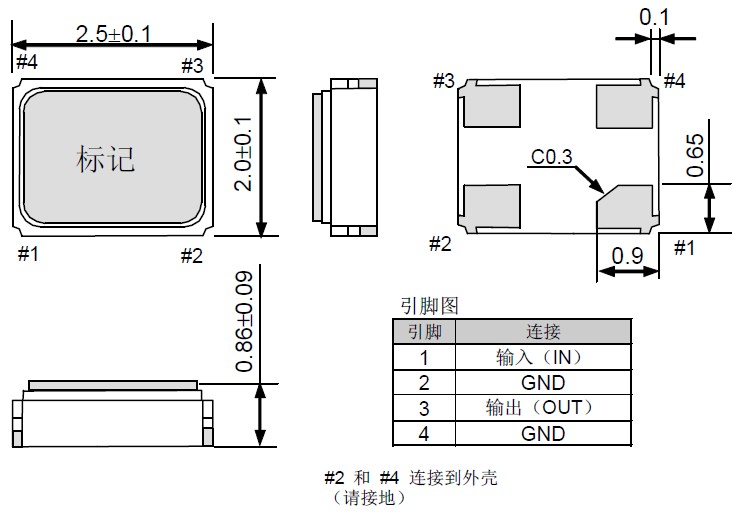

晶振參數	符號	NS-21R
標準頻率	fo	300 MHZ to 500 MHZ
存儲溫度	T_stg	-40℃ ~ + 85℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
激進電平	DL	2 mW Max
拐點溫度	Ti	﹢25℃± 20℃
諧波比率	RS/R1	2 Min
串聯電阻(ESR)	R1	20 Ω Max
頻率溫度系數	B	-(1.6±0.4) ×10^-8/℃²
耐沖擊性	S.R	±10 ×10^-6 Max
頻率老化	F_age	±10 ×10^-6 /years Max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.

愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.

ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的

石英領域品質方針

我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.

并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.

對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
