規格型號：23953018
頻率：1.0~125.0MHZ
尺寸：7.1*5.1mm
PDF

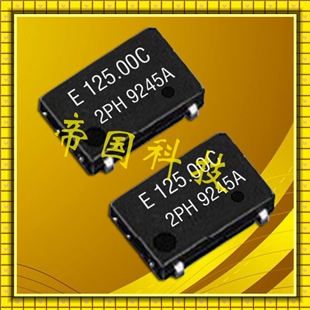

產品描述：石英晶體振蕩器,SG-8002JF晶振,"SG-8002JF 25.0000M-PHML0"愛普生晶振經銷商,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石...

石英晶體振蕩器,SG-8002JF晶振,愛普生晶振經銷商,"SG-8002JF 25.0000M-PHML0",從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機等.

晶振參數	符號	SG-8002JF
標準頻率	fo	1.0MHZ to 125.0MHZ
電源電壓	Vcc	4.5V~5.5V
存儲溫度	T_stg	-55℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
輸出禁用電流	I_dis	16 mA MAX
待機電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

"SG-8002JF 25.0000M-PHML0", 加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接晶體產品,建議使用SMD產品.在下列回流條件下,對晶體產品甚至SMD產品使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

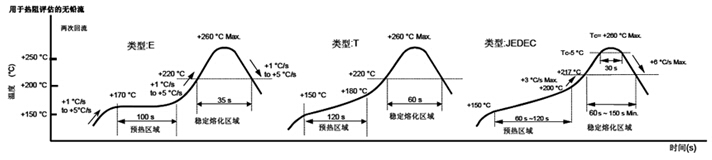

SMD產品回流焊接條件（實例）

用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.

精工愛普生株式會社（總經理:碓井稔,以下簡稱為“愛普生”）在2008年正式和深圳市帝國科技有限公司簽訂在中國區域深圳總代理簽訂合作協議,以下簡稱【愛普生晶振水晶晶體深圳區域總代理】詳情可瀏覽愛普生官方網站."SG-8002JF 25.0000M-PHML0"

在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因為智能手機,以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振等.
