- 規格型號：90000017
- 頻率：32.768KHZ

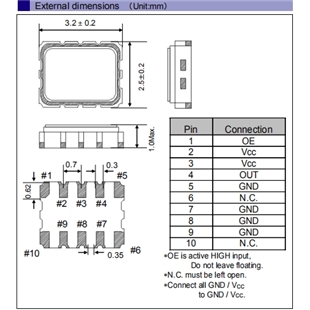

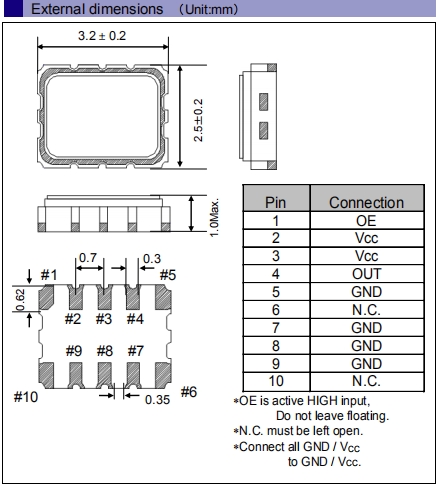

- 尺寸：3.2x2.5x1.0mm
- 產品描述：小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝...
EPSON晶振,溫補振蕩器,TG-3541CE晶振,32.768K有源晶振
.jpg)
愛普生已經建立了一個原始的垂直整合制造模型的最佳手段持續為客戶創造新的價值,并決定使用這個模型來驅動前面提到的四個關鍵領域的創新.這意味著從頭開始創建產品:創建我們自己的獨特的核心技術和設備,使用這些作為基地的規劃和設計提供獨特價值的產品,生產或制造的藝術和科學,我們積累了多年的專業知識,然后生產晶振,石英晶振,有源晶振,壓控振蕩器, 32.768K鐘表晶振,溫補晶振等出售給我們的客戶.愛普生加強人力資源的全功能,技術,生產,銷售和支持和環境問題,利用信息技術,推進我們的原始制造模式尋求實現我們的愿景.視野下就像我提到的,我們的目標是使用我們的技術來創建一個新的連接人的時代,事物和信息,這樣我相信我們可以成為不可或缺的公司為我們的客戶和社會.溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM?2.0PPM,工作溫度范圍:-30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英貼片晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
| 晶振參數 | 符號 | TG-3541CE |
| 標準頻率 | fo | 32.768KHZ |
| 電源電壓 | Vcc | +1.5V ~+5.5V |
| 存儲溫度 | T_stg | -55℃ ~ +125℃ |
| 工作溫度 | T_use | -40℃ ~ +105℃ |
| 頻率初期公差 | F_tol | ±1.5×10-6 Max |
| 待機電流 | I_std | 2 uA MAX |
| 輸出負載 | L_CMOS | 30 pF Max |
| 輸出電壓 | VOH | Vcc-0.8V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 8 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±1.0×10-6 /years Max |
.jpg)
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英進口晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致高頻晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
