石英是一種壓電材料。當電壓施加到兩個電極上時，一對電極相連的石英薄片就會產生機械振動。振動頻率主要是晶圓尺寸的函數。這種晶圓，如果適當?shù)匕惭b上電極，就被稱為晶體諧振器，長期以來一直用于控制無線電發射機的頻率，它也是電信通信設備的重要組成部分，其壓電特性被用于濾波器、振蕩器和其他設備。現在壓電石英晶體的時間和坐標信號用于微處理器、計算機、可編程控制器、手表以及其他各種DSP等數字設備。

石英是二氧化硅(SiO2)的結晶形式。石英是一種硬、脆、透明的材料，密度為2649 kg/m3，熔點為1750℃。石英不溶于普通酸，但溶于氫氟酸和熱堿。當石英加熱到573°C時，其晶體形態發生變化。高于這個轉變溫度的穩定形式被稱為高石英或β -石英，而低于573℃的穩定形式被稱為低石英或α -石英。對于諧振器的應用，只有石英是感興趣的，除非另有說明，否則后續中的術語石英總是指石英。石英是一種豐富的天然材料，但將優質的天然石英從劣質的天然石英中分離出來需要大量的勞動力。雖然硅(主要以二氧化硅的形式存在，通常是小的石英晶體)占地殼的三分之一左右，但尺寸和質量適合用于利用其壓電特性的設備的天然石英主要是在巴西發現的。天然石英的加工成本也很高，因為它的形狀和大小都是隨機的。此外，一些質量較差的石英片段僅經過部分加工就被發現。天然石英中廣泛存在的雜質常常使切割小晶圓變得不切實際。培養石英發展的第一個重要步驟是在1936年，當時美國陸軍通信隊與Brush實驗室簽訂了一份合同。杰夫，黑爾和索耶。這是由于具有良好壓電質量的天然石英即將短缺，通常從巴西購買。

今天，石英是人工生長到特定尺寸的。晶體取向可控，純度均勻高。標準尺寸降低了切割晶圓的成本，并且雜質廣泛分散，使得需要低驅動功率的小型諧振器成為可能。

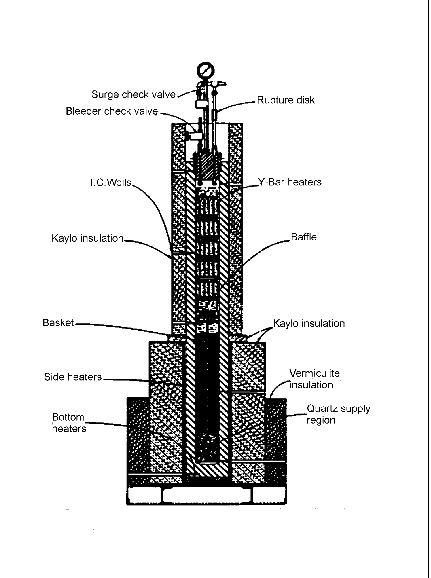

培養的石英在一個被稱為高壓滅菌器的大型壓力容器中生長(見下面的示意圖)。

高壓滅菌器是一個金屬圓柱體，一端封閉，能夠承受高達每平方英寸30,000磅的壓力，內部溫度為700至800華氏度。它通常高12至20英尺，直徑2至3英尺。

被稱為“玻璃或營養物”的小片純石英(1至1.5英寸大小)被放置在金屬網籃中，并放入容器的下半部分。在籃子的頂部有一塊預先安排好的孔的鋼板，稱為“擋板”。擋板用于分離生長(種子)區域和營養區域，并幫助建立兩個區域之間的溫差。適當定向的單晶板(無論是天然的還是培養的)，稱為“種子”，安裝在架子上，懸掛在容器上半部分擋板的頂部。然后用堿性水溶液(碳酸鈉或氫氧化鈉)填充到高壓滅菌器約80%的自由體積，以允許未來的液體膨脹，并使用高壓密封。高壓滅菌器然后通過一系列的電阻加熱器連接到圓柱體的外周帶到工作溫度。隨著溫度的升高，高壓滅菌器內開始產生壓力。在容器的下半部分達到700到800華氏度的溫度，而上半部分保持在70到80華氏度，比下半部分低。

在操作壓力和溫度下，玻璃溶解在容器下半部分的加熱溶液中，然后上升。當它達到容器上部較低的溫度時，溶液變得過飽和，導致玻璃內溶解的石英重新結晶到種子上。冷卻后的廢溶液返回容器的下半部分，重復這個循環，直到玻璃耗盡，培養的石英晶體石達到所需的大小。這種所謂的“水熱工藝”的時間范圍從25天到365天不等，具體取決于所需的石頭大小、性質和工藝類型。
