規格型號：80713998
頻率：20~54MHZ

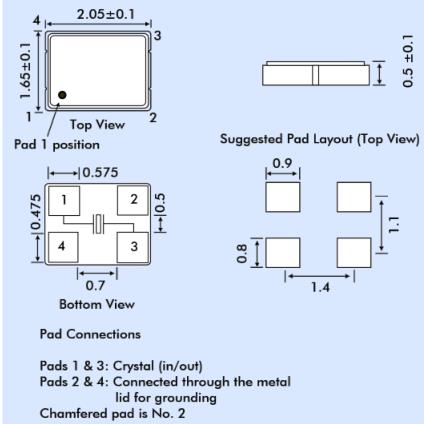

尺寸：2.0*1.6mm
PDF
產品描述：Euroquartz晶振,X21晶振,20.000MHzX21/10/30/-10+60/12pF/80R晶振,EuroquartzLimited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。我們在短交貨時間內根據...

Euroquartz晶振,X21晶振,20.000MHzX21/10/30/-10+60/12pF/80R晶振,Euroquartz Limited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。

我們在短交貨時間內根據您的確切要求設計和制造全面的頻率相關組件和定制構建組件.
Euroquartz晶振總部位于德國Axtal，主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括晶體諧振器，晶體振蕩器和包含石英和其他壓電晶體諧振器的頻率控制模塊，如Langasite（LGS），Langatate （LGT）以及SAW諧振器。卓越的服務。我們的工程人員可以回答您的問題，并為新產品和現有產品提供設計幫助。我們提供靈活的交付計劃，例如JIT和訂單備貨，因此消除了供應問題。
Euroquartz晶振在頻率產品制造領域擁有超過60年的經驗。公司在石英晶體和電子濾波元件的設計和制造方面擁有一支強大的工程團隊。建議和幫助是免費提供的。Euroquartz晶振,X21晶振,20.000MHzX21/10/30/-10+60/12pF/80R晶振.

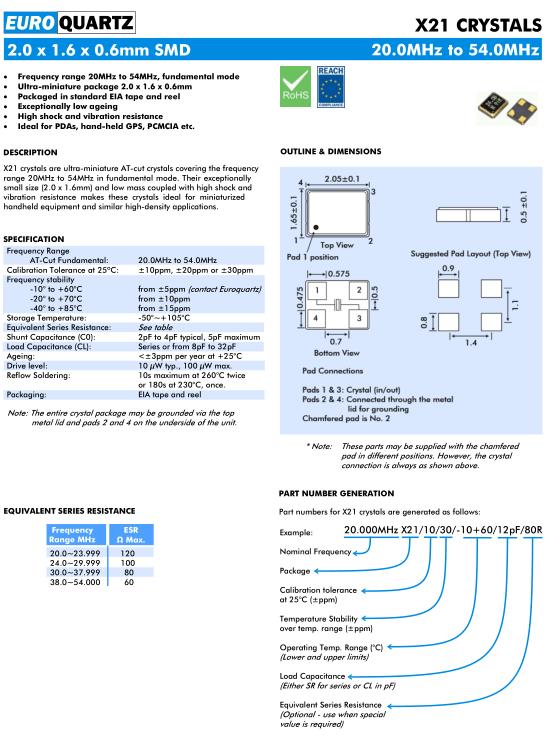

Euroquartz晶振規格	單位	X21晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20~54MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C to +60°C -20°C to +70°C -40°C to +85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	-10° to +60°C from ±5ppm -20° to +70°C from ±10ppm -40° to +85°C from ±15ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.nliguihua5.com.cn/
頻率溫度特征	f_tem	±10 × 10^-6/-10°C ～ +60°C	超出標準的規格請聯系我們.
負載電容	CL	10pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Euroquartz晶振,X21晶振,20.000MHzX21/10/30/-10+60/12pF/80R晶振.
