規格型號：6080076
頻率：12~80MHZ

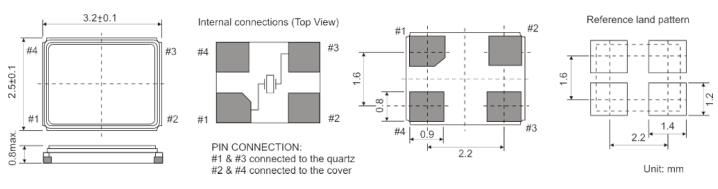

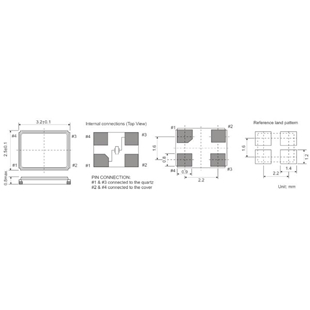

尺寸：3.2*2.5mm
PDF
產品描述：PETERMANN晶振,SMD030254晶振,SMD03025/4-26.000MHz-10/10晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防...

PETERMANN晶振,SMD030254晶振,SMD03025/4-26.000MHz-10/10晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

公司名稱 PETERMANN-TECHNIK 代表產品質量、性能和可持續性。我們從單一來源提供多種極具成本效益的解決方案——從我們最高質量的產品開始，通過合格的工程服務延長使用壽命，再到我們的全球物流理念。
我們在頻率控制產品（FCP）的開發、生產和銷售方面積累了豐富的專業知識。運用我們長期的經驗，我們最大限度地減少了終端系統設計，同時縮短了上市時間。結合我們深入的技術服務（設計、模擬、測試和驗證），我們通過提供正確的解決方案緊急解決客戶的問題。您可以信賴我們可靠的優質供應商的經驗，他們致力于提供最具創新性的頻率控制組件。
對于每一個產品和必要的服務，我們都會在失敗和成功之間做出最大的區別。因?yàn)槲覀兊闹饕繕?biāo)是通過合作和響應迅速的伙伴關系為客戶提供具有最高性能和最高可靠性的具有競爭力的產品。
PETERMANN-TECHNIK 致力于為每一種產品和服務提供最高的產品質量、可靠性、靈活性和客戶滿意度。作為動態電子環境中的創新供應商，我們專注于成為客戶可靠的戰略合作伙伴。憑借我們廣泛的產品和解決方案、不折不扣的質量和卓越的性價比，我們使工程師能夠?qū)⑺麄兊南敕▽?shí)現到滿足未來機遇的應用中。
德國進口的PETERMANN晶振品牌,是市場上活躍度比較高的一家頻率元件供應商,彼得曼晶振公司從事頻率控制行業已有20多年,專業向市場供應石英晶體諧振器,有源晶振,溫補晶振等產品,并且在業界占據一定的影響力.PETERMANN晶振,SMD030254晶振,SMD03025/4-26.000MHz-10/10晶振.

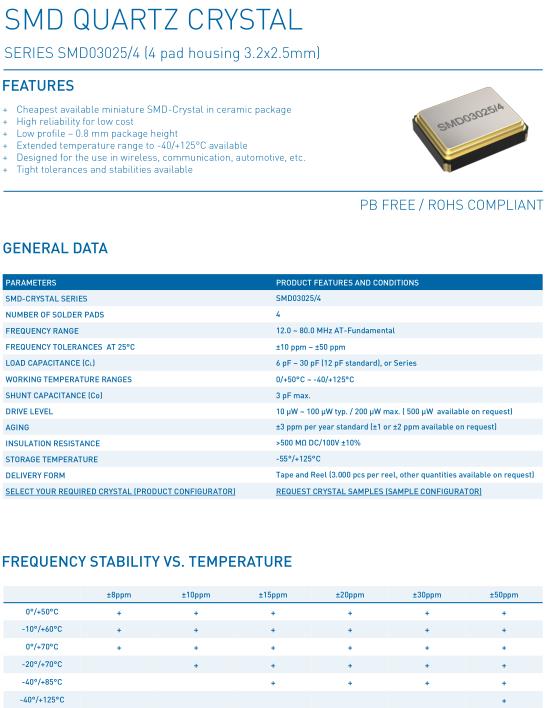

PARAMETERS	PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES	SMD03025/4
NUMBER OF SOLDER PADS	4
FREQUENCY RANGE	12.0 ~ 80.0 MHz AT-Fundamental
FREQUENCY TOLERANCES AT 25°C	±10 ppm ~ ±50 ppm
LOAD CAPACITANCE (C L )	6 pF ~ 30 pF (12 pF standard), or Series
WORKING TEMPERATURE RANGES	0/+50°C ~ -40/+125°C
SHUNT CAPACITANCE (Co)	3 pF max
DRIVE LEVEL	10 μW ~ 100 μW typ. / 200 μW max. ( 500 μW available on request)
AGING	±3 ppm per year standard (±1 or ±2 ppm available on request)
INSULATION RESISTANCE	>500 MΩ DC/100V ±10%
STORAGE TEMPERATURE	-55°/+125°C
DELIVERY FORM	Tape and Reel (3.000 pcs per reel, other quantities available on request)

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑.PETERMANN晶振,SMD030254晶振,SMD03025/4-26.000MHz-10/10晶振.
